断口图像分析仪

一、产品介绍：

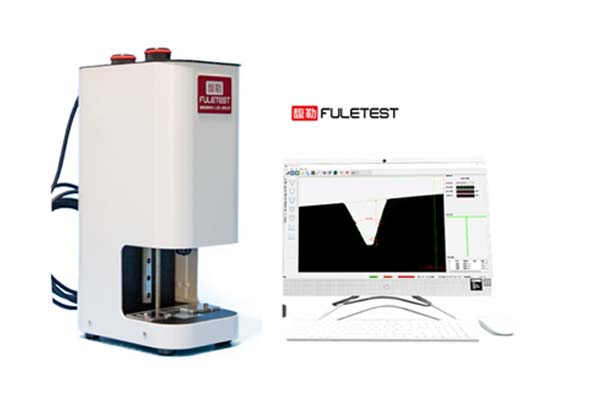

FL600全自动缺口投影图像分析仪主要应用于金属材料检测中的冲击试样缺口分析，其拥有特有光学图像技术将被测冲击试样缺口V型U型缺口图像通过千万像素的相机及镜头，将图像采集到电脑显示器上，通过专用测量软件自动捕捉、自动判定，精确测量V、U型冲击试样尺寸。实现一键自动测量，自动识别缺口边缘，自动标注测量数据，根据GB/T 229 标准试样规定公差范围瞬间判断试样是否合格，自动保存测量结果。

二、缺口投影仪主要参数：
2.1机架采用高精度滚珠丝杆，并具有高线性滑块辅助导向，保证机架有足够的刚度以及运行精度；
2.2设备光源：采用无影、无反射LED平行背光光源，光源光照均匀，亮度可调节；
2.3全自动缺口投影图像分析仪镜头：采用千万级工业高像素，远心镜头或远心结构镜头，高清晰品牌镜头，镜头畸变0.03%-0.005%（不同倍数不同畸变），50倍放大可变焦，自动捕捉冲击试样尺寸进行测量；
2.4按照 GB/T 229 标准试样尺寸要求，可高效便捷测量标准中所规定的所有尺寸：冲击试样缺口角度、缺口深度、缺口根部半径、缺口底部高度、试样宽度、试样长度、缺口纵轴夹角角度、试样轴向面夹角测量，缺口对称面-端部距离测量；
2.5图像测量、标注工具：有直线、长度、两点距离、多点到同一直线的垂直距离等多种测量工具以及箭头、文字、点标注等多种标注工具，具备手动、自动对冲击试样尺寸测量以及模板对比测量功能，在自动测量出现误差后，可以通过手动测量验证等；
2.6分析测量系统可根据用户测量需求进行再次开发：图片二次导入测量功能；历史结果查询功能；冲击断口侧膨胀值测量、DWTT断口测量、冲击断口纤维率测量等拓展功能；
2.7更多缺口分析测量技术资料，请联系91香蕉在线观看仪器技术工程师。
